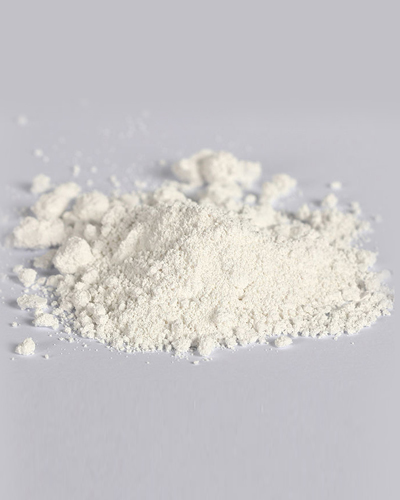

鋰電池負極材料LTO -100 是我司以二氧化鈦為基礎材料制成的尖晶石型鈦酸鋰，具有穩定的晶體結構和三維離子交換通道。
尖晶石型的Li4Ti5O12具有明顯的優勢：
1、它為零應變材料，循環性能好;
2、放電電壓平穩，而且電解液不致發生分解，提高鋰電池安全性能;
3、具有高的鋰離子擴散系數(為2 *10-8cm2/s)，可高倍率充放電等。
4、鈦酸鋰的電勢高，不易產生鋰枝晶，為保障鋰電池的安全提供了基礎。
主要技術指標：
| 項目 |
單位 |
數值 |
| 粒徑 |
D10 |
μm |
0.5 |
| D50 |
μm |
1～2 |
| D90 |
μm |
5 |
| 水分 |
%，≤ |
0.05 |
| 真實密度 |
g/cm3 |
3.55 |
| TAP密度 |
g/cm3 |
1.07 |
| 比表面積 |
m2/g，≥ |
10.0 |
| 首次容量 |
mAh/g，≥ |
165.0 |
| 首次效率 |
%，≥ |
97.0 |
| 異物 |
合格 |
主要特色：
在比較溫和的條件下，用化學合成的方法一步制得Li4Ti5O12產品，原料易得、工藝穩定、易于控制、易于產業化。產品質量穩定，一致性好。
典型應用數據：
軟包性能(正極：鎳鈷錳523 負極：LTO-100)
| 倍率 |
克容量 |
保持率 |
|
mAh/g |
1# |
2# |
| 1C |
160 |
100.00% |
100.00% |
| 5C |
150 |
93.71% |
93.70% |
| 10C |
138 |
86.23% |
86.32% |
| 15C |
132 |
82.91% |
83.05% |
| 30C |
124 |
78.16% |
79.42% |
結論
-
• 紐扣電池0.5C比容量165mAh/g，循環300次容量幾乎無衰減。
-
• 晶型完整，產品均一性好。
-
• 紐扣測試循環壽命長，較為穩定。
-
• 軟包測試倍率性能出色，可以達到快充目的。
|
專利技術：
咨詢、銷售熱線
0511-88890008
當前位置：首頁 > 產品中心
